聯系我們一、洗沙泥漿脫水設備:
洗沙場、制砂廠、碎石場、砂石廠以及洗礦廠在水洗作業中會產生大量的泥漿廢水讓業主叫苦不迭,地方環保部門日趨重視工礦類企業污水零排放,針對這一系列問題,山東海森環保專門研發了一系列的洗沙污水處理設備,設備在吸收了國內外先進的泥水分離技術,通過本公司的消化、自行研發、創新生產后已經市場實踐使用,取得了很好的效果。設備結構合理,技術先進,制作精細,對泥漿分離適用性大,分離效果好。本設備專門適用于制沙場洗沙污水處理,建筑打樁泥漿,砂場泥漿脫水,鉆井泥漿處理,隧道山洞泥漿,洗礦廢水處理等各種泥漿和水的分離。
二、結構介紹:
洗沙泥漿脫水設備主要由驅動裝置、機架、壓榨輥、上濾帶、下濾帶、濾帶張緊裝置、濾帶清洗裝置、卸料裝置、氣控系統、電氣控制系統等組成。
三、各主要部件的結構及工作狀態簡要介紹:
1機架:機架主要用來支撐及固定壓榨輥系及其它各部件。
2壓榨輥系:是由直徑由大到小順序排列的輥筒組成。污泥被上、下濾帶夾持,依次經過壓榨輥時,在濾帶張力作用下形成一由小到大的壓力梯度,使污泥在脫水過程中所受的壓榨力不斷增高,污泥中水份逐漸脫除。
3重力區脫水裝置:主要由重力區托架、料槽組成。絮凝后的物料在重力區脫去大量水份,流動性變差,為以后的擠壓脫水創造條件。
4楔形區脫水裝置:有上下濾帶所形成的楔形區對所夾持物料施加擠壓力,進行預壓脫水,以滿足壓榨脫水段對物料含液量及流動性的要求。
5濾帶:是帶式壓濾機的主要組成部分,污泥的固相與液相的分離過程均以上、下濾帶為過濾介質,在上、下濾帶張緊力作用下繞過壓榨輥而獲得去除物料水分所需壓榨力。
6濾帶調整裝置:由執行部件:氣缸、調整輥信號反氣壓、電氣系統組成。其作用是調整由于濾帶張力不均、棍筒安裝誤差、加料不均等多種原因所造成的濾帶跑偏,從而保證帶式壓濾機的連續性和穩定性。
7濾帶清洗裝置:由噴淋器、清洗水接液盒和清洗罩等組成。當濾帶行走時,連續經過清洗裝置,受噴淋器噴出的壓力水沖擊,殘留在濾帶上的物料在壓力水的作用下與濾帶脫離,使濾帶再生,為下一個脫水過程做準備。
8濾帶張緊裝置:由張緊缸、張緊輥及同步機構組成,其作用是將濾帶張緊,并為壓榨脫水的壓榨力的生產提供必要的張力條件,其張力大小的調節可通過調節氣壓系統的張緊缸的氣壓來實現。
9卸料裝置:由刮刀板、刀架、卸料輥等組成,其作用是將脫水后的濾餅與濾帶剝離,達到卸料的目的。
10傳動裝置:由電機、減速機、齒輪傳動機構等組成。它是濾帶行走的動力來源,并能夠通過調節減速機轉速,滿足工藝上不同帶速的要求。
11氣壓系統:該系統主要是由動力源(儲氣罐、電機、氣泵等),執行元器件(氣缸)及氣壓控制元件(包括壓力繼電器、壓力流量及方向控制閥)等組成。通過氣壓控制元件,控制空氣壓力,流量及方向,保證氣壓執行元件具有一定的推力和速度,并按預定程序正常地進行工作。是完成濾帶張緊、調整操作的動力來源。
四、洗沙污水處理設備特點:
a、結構緊湊,處理能力大,在相同的處理能力下機器的體積小、重量輕,使用方便;
b、電耗低,處理量大、分離性能好、脫水效率高,泥餅固含率高、適用范圍廣,運行成本低;;
c、自動化程度高,連續運行生產,操作、使用簡單,安裝和維護方便等優點。
五、實施效果
(1)完全滿足沙場開采正常的掘進能力,提高了生產效率。
(2)由于經過處理后泥漿的含水率25%-40%,排放量大大減少,運輸方便,避免因泥漿排放問題造成環境污染,利于環保。
六、技術參數
型號 | 濾布寬度(MM) | 外形尺寸(M) | 機身總功率(KW) | 處理量(立方/小時) |
HSSW-2000 | 2000 | 12*2.6*2.5 | 4+1.1 | 25-40 |
HSSW-2500 | 2500 | 12*3.1*2.5 | 5.5+1.5 | 30-50 |
HSSW-3000 | 3000 | 12*3.6*2.5 | 7.5+2.2 | 40-80 |

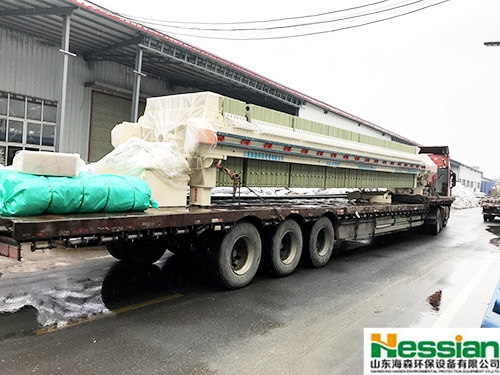

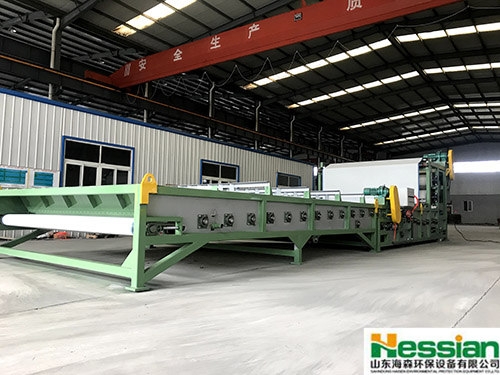

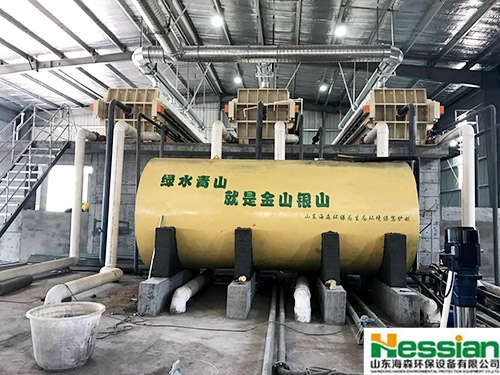

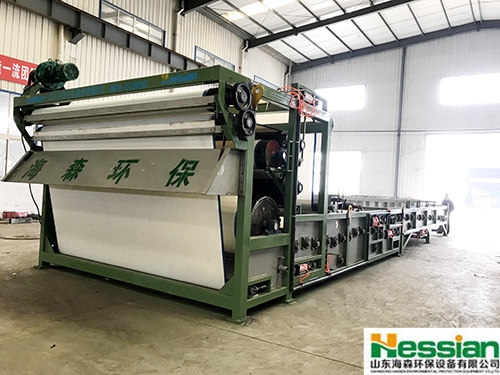

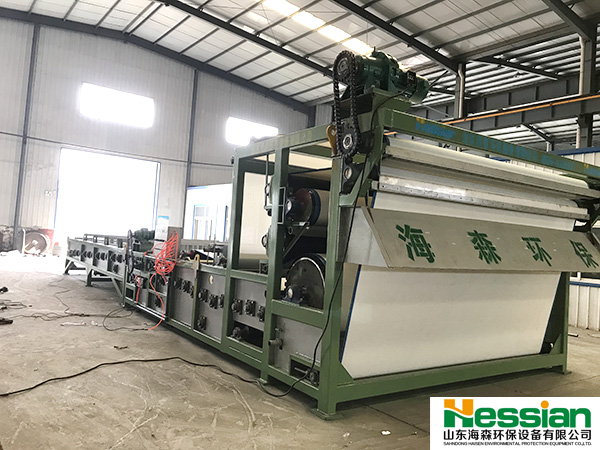

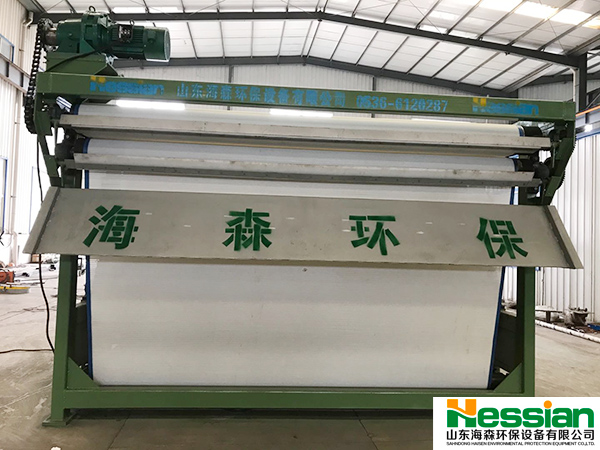

七、設備使用、發貨及制作現場
